AP 2000 PIC16 programering

Kortet kan opdateres igen og igen, mens det er monteret i radioen.
Du skal have adgang til en PIC PROMATE ICD eller andet PIC programerings udstyr.
Vælg PIC16F876, HS osc, Watchdog on, codeprotect off (ellers slettes alle dine settings og kanaler)

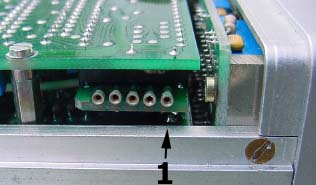

Stikket der er i AP2000 PIC16 kortet, har ben 1 mod forpladen:

Funktion      ben
----------------------
    MCLR         1
    RB7          2
    RB6          3
    GND          4
    +5V          5
----------------------

Du kan let lave din egen hjemmelavede programmer, til at opdatere din AP2000 med.

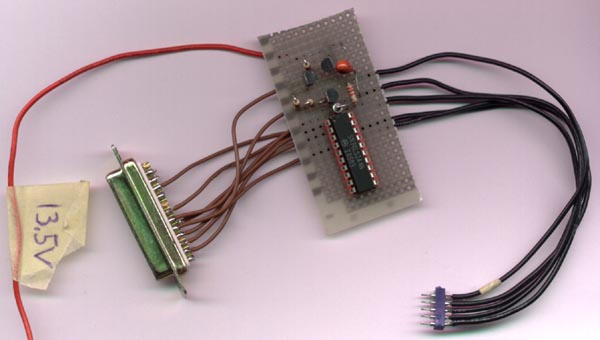

Her ses min opstilling, da jeg har et printer kabel til min scanner med DB25 han i begge ender,
har jeg monteret et hun stik på min opstilling. Du skal montere et multi kabel på ca 1.5 meters længde, og et HAN stil til din PC parallel port.
Stikket til PIC16 printet er en IC sokkel der er klippet over. Ben 1 er markeret med et stykke tape, dette ben vender mod fronten på AP2000.

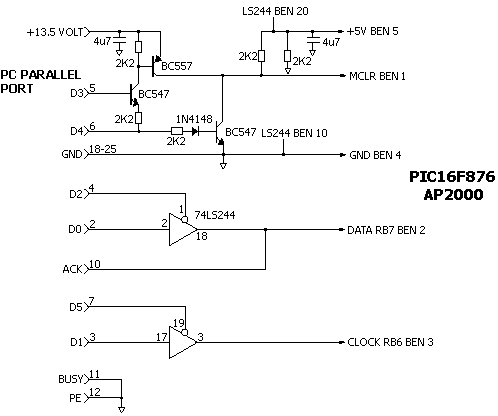

Her er diagrammet, Denne programmer bruger +5Volt fra din AP2000, der skal være tændt.
De 13.5 volt kommer fra den strømforsyning der også forsyner din AP. Formeget brænder dit PIC kort af, forlidt = ingen programering !
Du kan bruge en hvilken som helst NPN og PNP små signal transistor du har liggende, jeg har brugt BC547 og BC557 der har samme benforbindelser

PROGRAMMET:

Vælg Parallel Port programmer, i min PC er det port 0378 i din sikkert noget andet, check din bios.

Programmer kaldet AN589 vælges

Før du kan programere skal den slettes, inde i menu Erase vælg Disable Codeprotection

Inde i Options vælg normal speed.

Derefter hentes den udpakkede HEX fil ind med File menu, og Open File

Nu trykkes på Write All og der tællers op nede i højre side af programmet, indtil den skriver OK.

Download PROPIC Zipped 74638 bytes. Klick med højre knap og gem zip filen.

Tak til Johann Aichinger for programmet og det originale diagram.
