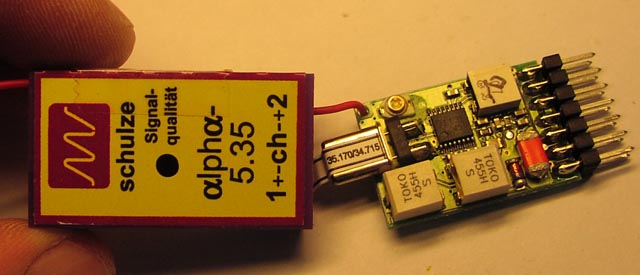

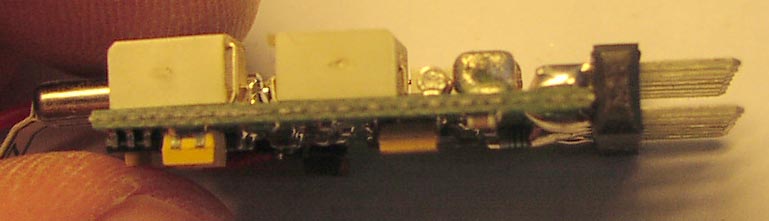

Firma: Schulze, Type: A535 (TILBAGE TIL OVERSIGTEN)

med microprosessor dekoder (ATMEGA8)
Modtager system: Enkelt konverterende ()
FM dekoder: Keramisk resonator

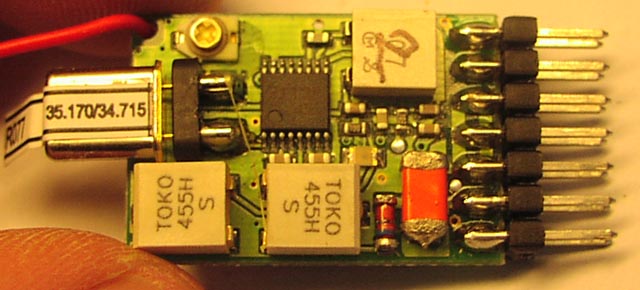

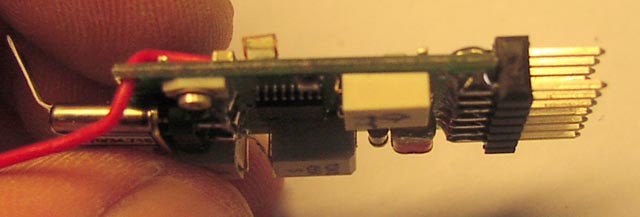

IF filtere, 455kHz 3polet keramisk (målt til 452Khz)

Ant loddet af, og 50 Ohm målesender sat på.
1Khz sinus og 2.5Khz deviation

På modtagersiden findes et målepunkt med demoduleret signal efter modtageren,
så man kan let se hvordan modtageren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.

Center frek med bedst følsomhed -102dBm (2Khz skævt)

ved -70dBm input måles mellemfrek breden = 23.0kHz
ved -50dBm input måles mellemfrek breden = 27.2kHz

Super god følsomhed, !
Lidt bred mellemfrekvens, men hvad man kan forvente af de anvendte filter typer,
der kendetegner sig ved at være små, lette, billige, og elendige.

Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til 90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = 452KHz,
Signal styrken hvor modtageren bliver forstyrret 50%
måles til : 70mVpp gav det PPM signalt forstyrrelser,
svarende til antenne signalet blev dæmpet til -102dBm

20. Nov 2005, Thomas Scherrer
