Firma: MZK, Type: Pico8uP  (TILBAGE)
med microprosessor dekoder (PIC12C508 x 2)
Modtager system: enkelt konverterende (TA31136)
FM dekoder: keramisk resonator, IF filter, 2 stk små keramiske filtre.
Krystal: HC50 normal, Antenne længde = 80cm

Kanal 61 krystal fra Schulze lå +800Hz.
Ant loddet af, og 50 Ohm målesender sat på. 1Khz sinus og 2.5Khz deviation

På målepunkt findes modtagerens demodulerede signal,
så man kan let se hvordan softwaren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.
Center frek med bedst følsomhed -110dBm.

ved -70dBm input måles mellemfrek breden = 18.6kHz
ved -50dBm input måles mellemfrek breden = 1217.9kHz !!!! IKKE måle fejl !!

Super høj følsomhed. ,
MEN MEN hvis signalet bliver kraftigt, bliver modtageren vildt overstyret og modtager ALT !!

Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til -90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = 455KHz,

Signal styrken hvor modtageren bliver forstyrret
måles til : ved 51mVpp gav det forstyrrelser på 50%,  IKKE godt !!


5. Dec 2005, Thomas Scherrer

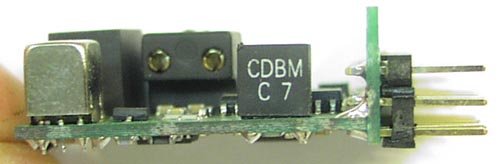

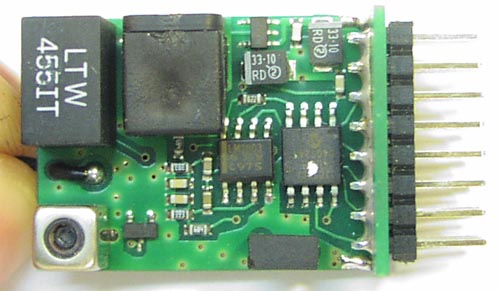

paper-bot.jpg - paper-top.jpg
