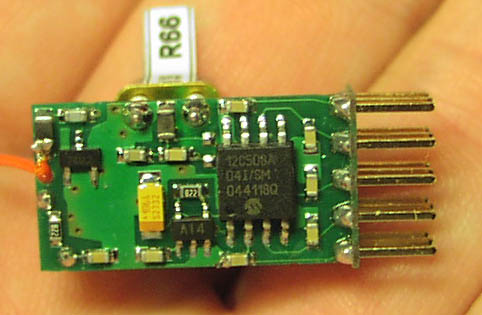

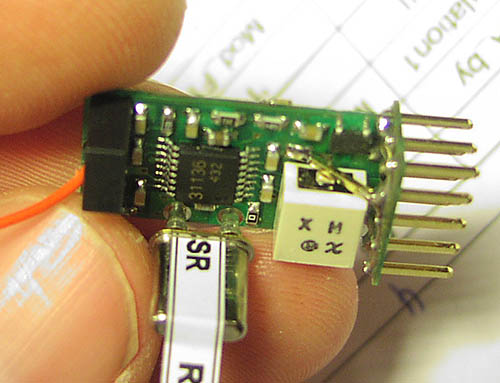

Firma: MZK, Type: Penta 5 kanal subminiature (TILBAGE)
med microprosessor dekoder.
Selve dekoderen er bare PPM til 5 servo udgange,
der er ikke nogen som helst intelegent i dette software,
bare en lille og smart måde at gøre det på.

Kanal 66 krystal
Ant loddet af, og 50 Ohm målesender sat på. 1Khz sinus og 2.5Khz deviation

På PIC12'en ben 4 er demoduleret 1Khz firkant signal
målt med scop, når der er tydeligt støj aflæses RF signal styrken.
Center frek 35.0608 med bedst følsomhed -103dBm

ved -90dBm input måles mellemfrek breden, hvor samme støj findes ved:
35.0631 Max, 35.0567 Min

Faktisk MEGET gode følsomheds måle tal !!

Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til 90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = 455KHz,
Signal styrken hvor modtageren bliver forstyrret 50%
måles til : ved allerlaveste signal styrke på min generator gav det forstyrrelser !!
vi taler om ganske få mV ! Der er direkte mangel på forsyningsspændingsfilter,
og ikke en gang en elektrolyt til at glatte ud med, og heller ikke en serie spole.
Dvs at power og servo ledninger virker som antenner,
med direkte adgang til mellemfrekvensen !! pas på ved elfly,
samt hvis man har flere sendere tæt på hinanden,
da dette kan give uheldige blandings produkter.

20. Nov 2005, Thomas Scherrer
