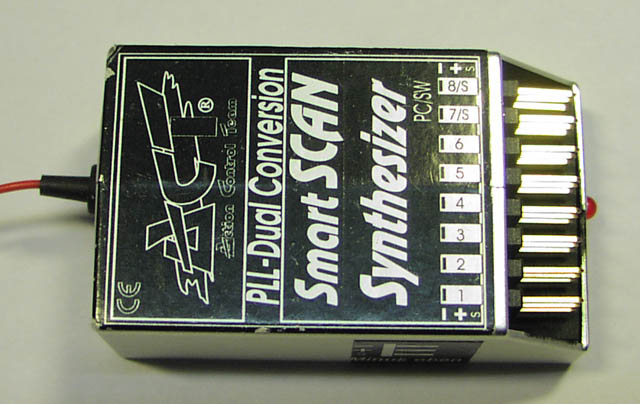

Firma: ACT (100% samme modtager som Hype PLL Dual Conversion) (TILBAGE)
Type: Smart Scan Synthesizer

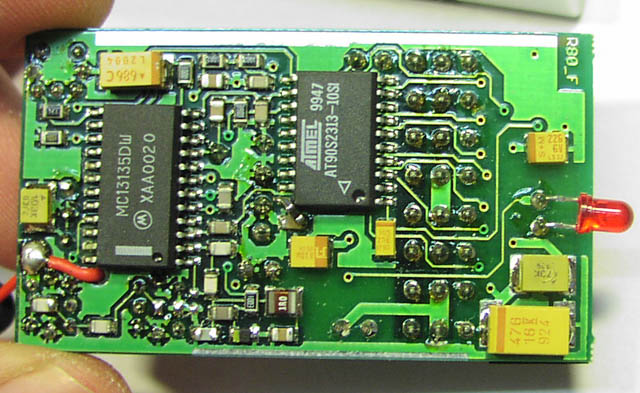

med microprosessor dekoder (Atmel 90s2313)
Modtager system: dobbelt konverterende (MC13135)
FM dekoder: keramisk resonator, IF filtere, 10.7MHz krystal filter og 455kHz 5polet keramisk

Ant loddet af, og 50 Ohm målesender sat på. 1Khz sinus og 2.5Khz deviation

På 2313 findes et ben med demoduleret firkant signal efter modtageren,
så man kan let se hvordan modtageren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.

Center frek med bedst følsomhed -107dBm

ved -70dBm input måles mellemfrek breden = 18.3kHz
ved -50dBm input måles mellemfrek breden = 29.9kHz

Super god følsomhed, kanal selektivitet ikke imponerende ved -50dBm
testet i luften med meget gode resultater.

Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til 90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = ikke mål bar!
Signal styrken hvor modtageren bliver forstyrret 50%
måles til : jeg har givet den 20Vpp = 20000mVpp fra 1 til 500kHz
uden at kunne registrere nogen form for påvirkninger !
powersupply systemet på denne type modtager er helt unikt.
samtidig har jeg prøvet at sænke RF styrken til -100dBm, stadig ingen forstyrrelser at se !
det trode jeg godt nok ikke var muligt !

25. Nov 2005, Thomas Scherrer
