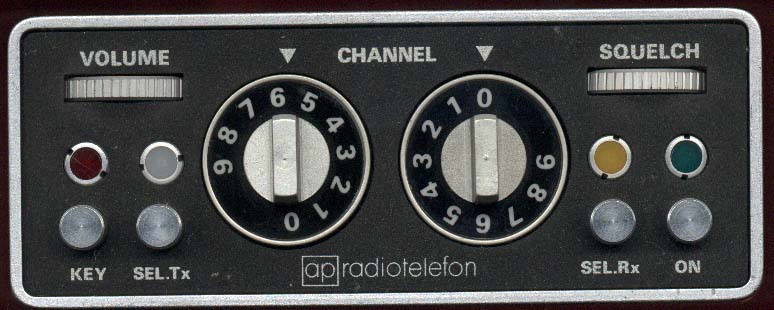

AP 2000 99 kanals front med hjemmelavet EPROM


Denne front kan både bruges til UHF og VHF versionerne
På denne side omtales kun hvordan den laves om til VHF amatørbåndet 144.000 til 146.000
Normalt er denne front lavet sådan at den ikke ved om man sender eller modtager,
Den EPROM du skal montere skal have "+5V keyed" signalet ind på adresse ben A8,
fordi at den skal have mulighed for at skifte frekvens når der sendes på en repeater "kanal".

Din AP2000 VHF skal være monteret med et ref. krystal på 40.55 mhz, Derefter bliver kanalerne som beskrevet i DENNE TABEL
Da jeg IKKE opfordre til ulovligheder er min EPROM tabel lavet sådan at alle kanaler over 80, også giver 146.000
På Kanal 64 til 71, dvs. 145.600 til 145.775 MHz der er de 8 repeater output frekvenser,
Vil EPROMMEN selv trække 600 KHZ fra når der sendes.
Hvis man trykker på omvendt "repeater knappen" vil den sende på udgangen og lytte på indgangen
Dette kanal system er brugt af mange andre, og kan derfor let genbruges.
Systemet er sådan at kanal 00 giver 144.000, kanal 01 giver 144.025 da der er 25KHz spring
Den EPROM du skal bruge kan være en hvilken som helst type, jeg har brugt en 27c32 og derfor anbefaler jeg at du bruger denne, så passer alle mine beskrivelser
Hvis du bruger en anden type så CHECK DENNE BENFORBINDELSES LISTE


Brug knappen til venstre for on/off til at lave omvendt repeater med, og den gule lampe der er lige over denne knap kan så bruges til at indikere når man er i rep området med
Man skal lige bruge en NPN transistor hvor Basen er direkte forbundet med D7 på eprommen, emitter er GND og Collector driver lampen der er forbundet til +12 i den anden ende

Hvis kollektor på transistoren, der trækker repeaterlampen forbindes til loop-switch forbindelsen, (denne skal frigøres fra 5v supply først)
så har man automatisk hurtig skift ved repeaterdrift og langsom loop på simplexkanaler.

Her er EPROM datafilen, samt sourcefilen den er lavet med
Hvis du ikke selv har EPROMMER eller kan programere dem, så kontakt mig da bare..

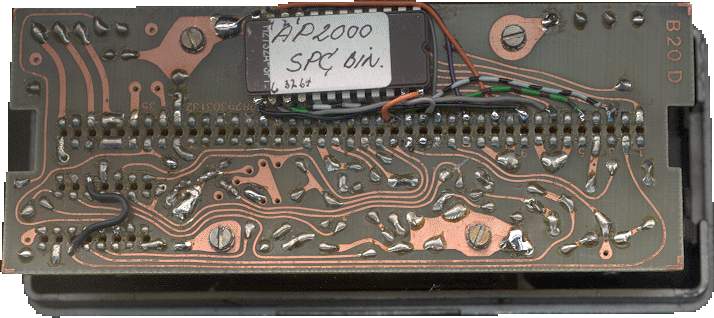

Her har OZ2QL monteret denne EPROM i en 1 kanals front og brugt de to fumlehjul til at vælge kanaler med

De Omskiftere dette er designet efter, virker med "C" fælles ledningen til stel,
det er fordi deres udgangs funktion er inverteret i forehold til normale fumlehjul.
DVS, ingen kontakt forbindelse giver "1" fordi der er lidt pull-up i ingangen på EPROM'en

Hvis denne opstilling skal virke med fumlehjul, SKAL du montere PULL-DOWN til stel på alle 8 indgange,
Fumlehjulets "C" skal til +5V
