AP2000 VHF 4m 80MHz inside the modules

TX Poweramp intern 25 Watt
TX mix osc. and synt osc.
TX Mixer and amplifier.
VCO Voltage Controlled Oscilator.
RX Amplifier and mixer.


PA TX Power amplifier 25 Watt

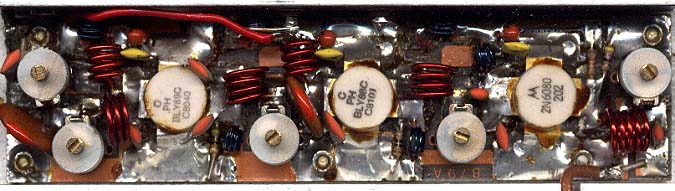

Modul B79A - Output trimmer er mest til venstre, indgangs trimmer mest til højre
Venstre power ind er 13.8V konstant uden om on/off kontakt, højre power ind er variable driver.


TX mix oscilator and synt osc.

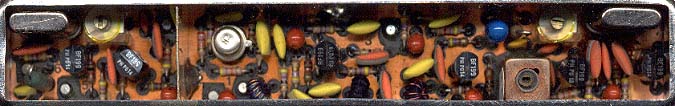

Module B25A - Til venstre er 10.7Mhz Xtalet koblet i en doubler opstilling der laver 21.4MHz til TX mixeren.
I højre side er Synteciser referance ocilatoren.


TX Mixer and amplifier

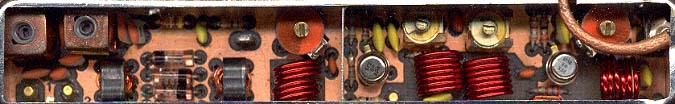

Modul B28C - I venstre side blandes de 21.4MHz sammen med VCO frekvensen i de 4 dioder.
Højre side er filtre og forstærkere af sender frekvensen.


VCO Voltage Controlled Oscilator

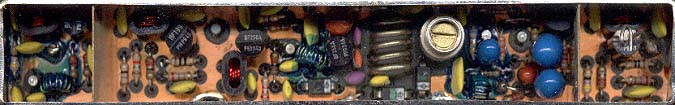

Modul C84B -


RX Amplifier and mixer

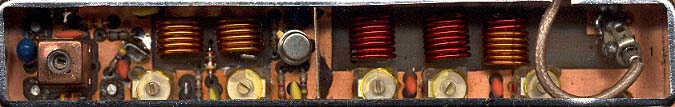

Modul B30A -
