AP2000 VHF 2m 144 MHz inside the modules

TX Poweramp 25Watt
TX Transmitter mixer and amplifier
Synthesizer mixer and TX mix osc
VCO Voltage Controlled Oscilator
PLL Phase Locked Loop
RX Amplifier and mixer

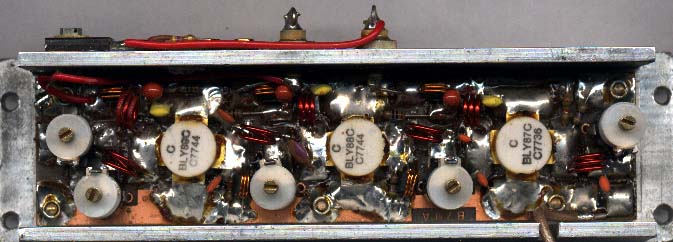

PA TX Power amplifier 25 Watt


Modul = B79A - Output trimmer er mest til venstre, indgangs trimmer mest til højre
Venstre power ind er 13.8V konstant uden om on/off kontakt, højre power ind er variable driver.

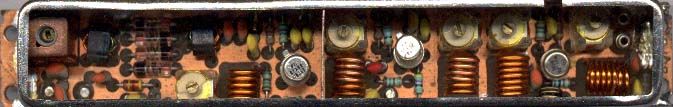

TX Transmitter


Modul = B07D - Fra Venstre: 21.4Mhz mix signal spole justering, mål på TP1 for max DC.
C2 juster for korrekt sender frek og max ac signal på TP2.
C6, C11, C13 og C18 bare juster for max udgangs power.

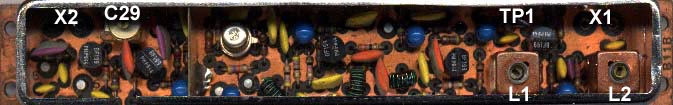

Synthesizer Mixer and TX mix osc


Modul = B11B - X2 er TX mix osc (med doubler) for simplex: 10.7Mhz xtal giver 21.4Mhz trække fra vco freq til sender frek.
Xtal X1 er 40.55 (144-146), Spole L1 juster til max DC signal på TP1, Spole L2 justeres til korrekt frek målt på VCO spolen. (21.4 + modtage frek)

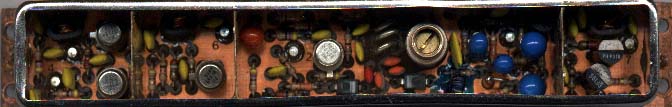

VCO Voltage Controlled Oscilator


Modul = B19B - Den 3 viklings spole er VCO'en, trimme kondensatoren skal justeres sådan at VCO kontroll spændingen er ca. 2V midt i båndet.

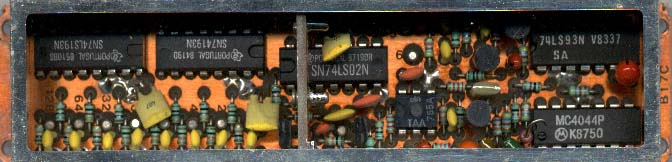

PLL Phase Locked Loop


Modul = B17C - Det store 400 Khz xtal er udmonteret på dette billede, dette xtal giver kanal afstanden på 25Khz.
Check de 25Khz på IC4 ben 3 (MC4044) refferance frek, check også 25Khz korte spikes på IC4 ben 1, hvis der er spikes i fase med ref, så er PLL låst.
Bit 128 skal ALTID være "1" ellers vil PLL ikke kunne låse.

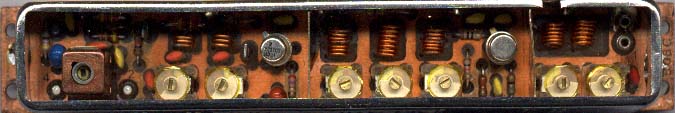

RX Amplifier and mixer


Modul = B08C - Fra venstre: IF (21.4) udgangs spole L6, derefter C17 og C18 vco mix injection signal justering.
så kommer C10, C9, C6 der skal justeres MEGET presist for max sensitivitet.
Fra Højre: C2 (ant indgangs impedans) er ikke så kritisk, C3 er meget mere kritisk..
