AP2000 Moduler til alle modeller

RX 21.4Mhz IF
Squelch and Audio amp
Mic amplifier
CPU board
Selective Tone call


RX Intermediate 21.4Mhz and 455Khz

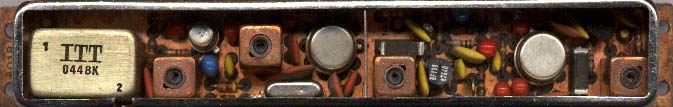

Modul = B01B - Fra Venstre: L1 udgangs impedans til filter, L2 forstærket 21.4 til 2. mixer, L3 455Khz udgangs justering, L4 AF detektor.

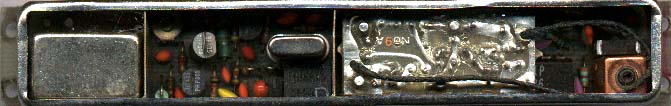

Modul = N12C - Fra Venstre: 21.4 MHz filter, diskret 20.945 xtal osc og mixer, 455Khz keramisk filter. Fra Højre: L1 detektor spole.

Her er det lille print, der er S-Meter forstærkeren, den måler hvor kraftigt 455Khz mellem-frekvensen er.


Squelch and Audio amp

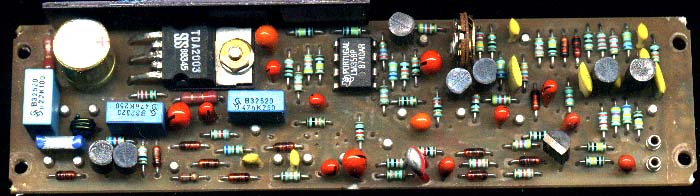

Modul = C79D - Trimmeren på 220 Ohm er højtaler volume justering til monofoner, hvis denne ikke bruges til noget kan trimmeren og 100 Ohm modstanden lige ved siden af fjernes,
Derved kan lidt spild strøm spares.

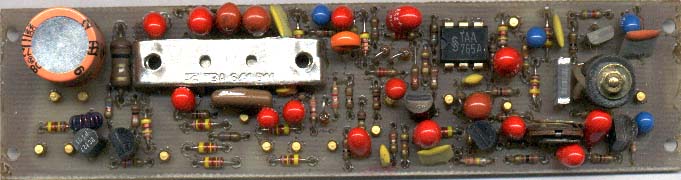

Modul = B09D - Gammel type. Den store køleplade er afmonteret på dette billede.
Trimmeren på 2K2 er Handset Speaker volume, Q4 og Q5 har nogle Emitter modstande på 100E og 330E de kan fjernes hvis denne udgang ikke bruges.


Mic amp

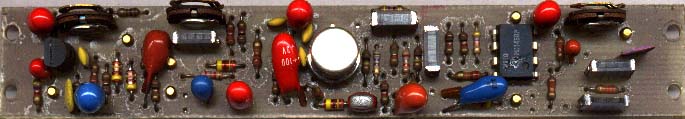

Modul = B10D - Fra Venstre: Trimmer R3 indgangs niveau dynamisk mic. Trimmer R28 indgangs niveau kondensator mic. Trimmer R27 udgangs signal til VCO modulation

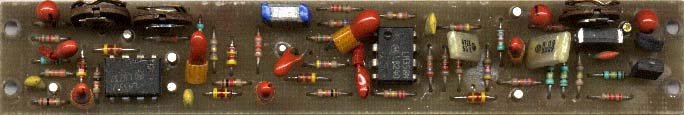

Modul = C61D - Fra Venstre: Trimmer R10 indgangs niveau dynamisk mic. Trimmer R5 indgangs niveau kondensator mic. Trimmer R35 udgangs signal til VCO modulation

Har man klippe problemer med modulationen: så skal udgangs niveau skruges helt op, og indgangs niveau næsten helt ned,
hvis man derefter ikke let kan justere indgangs forstærkningen, skal man lige lave indgangs modstanden 5 til 10 gange stører.


CPU


Her ses en modificeret CPU front med vores PIC kort monteret.
Øverst: Squelsh justering, Tone udgangs niveau trimmer, Nedderst RF level trigger justering (bruges ikke til noget)


Tone Selective tone call

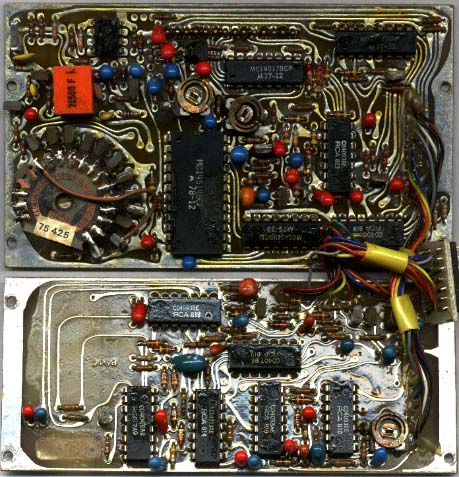

Modul = B93B - 5tone CCIR modtager med spole. Jeg bruger ikke dette modul til noget, så jeg har ikke spildt tiden på at læse om det.. (hvem gider ellers læse om det ??)
