AP 2000 Uden PSU modulet

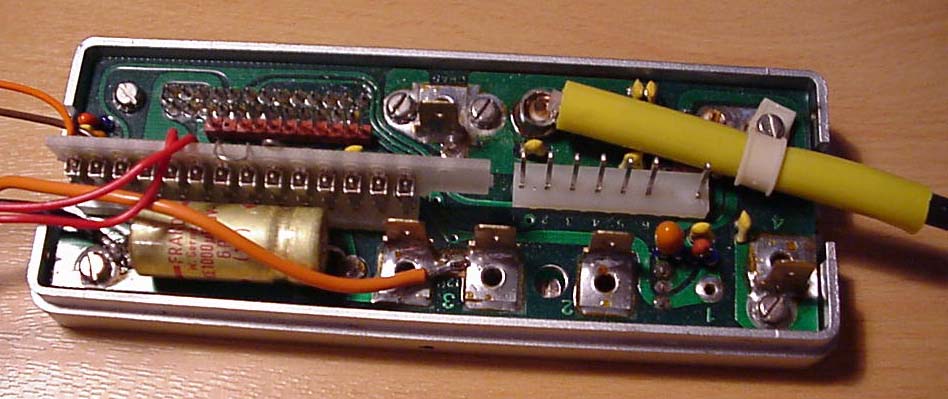

Det er denne rear power supply module som du måske ikke har.

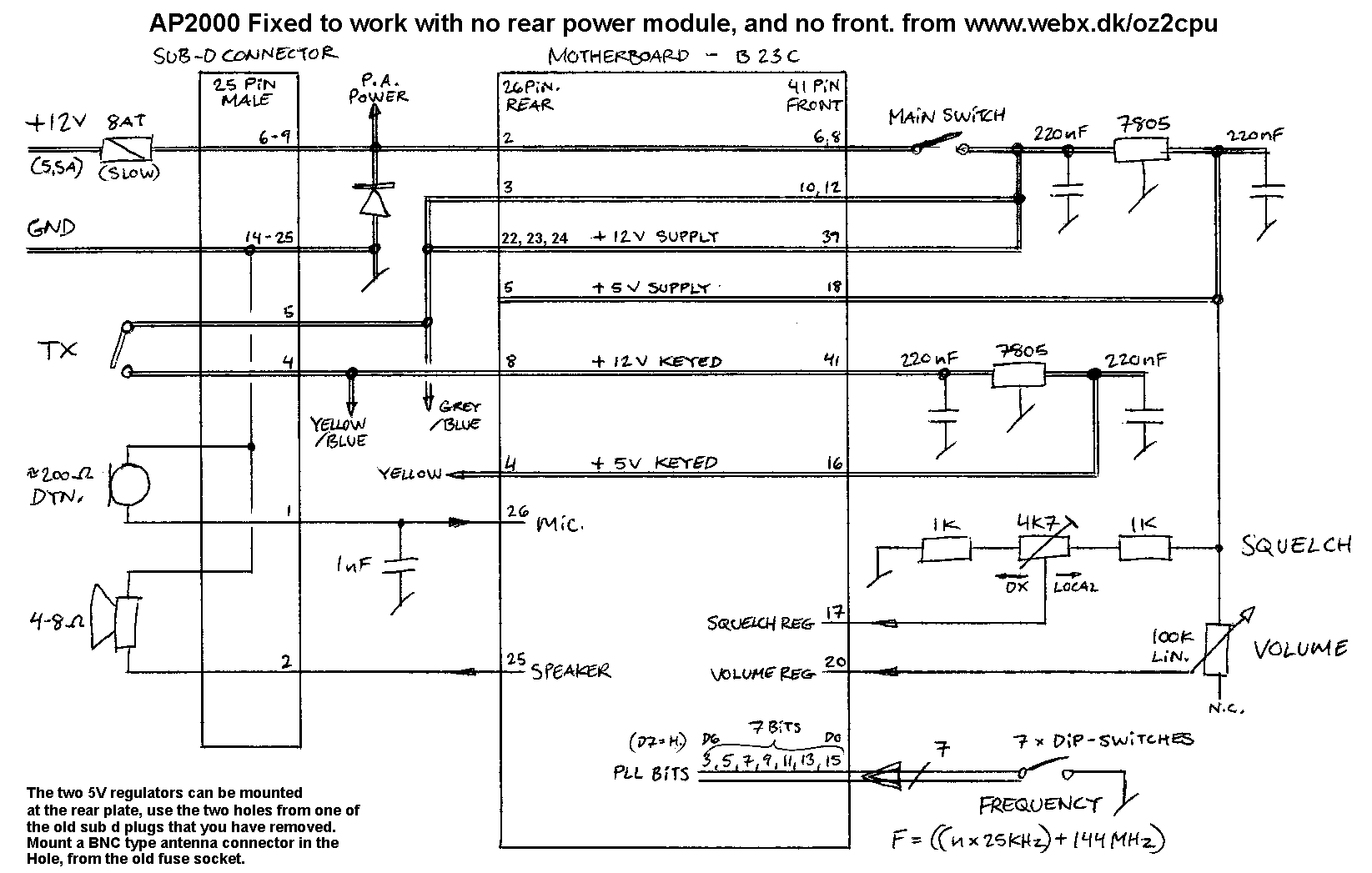

AP 2000 VHF fix wires and regulators Her er diagram tegningen


Midterbenet på regulatorene er GND, det er viktigt at disse, lodes sammen med GND i stikket, der samtidig loddes fast til chassis
Regulatorene monteres uden isolering, se billedet

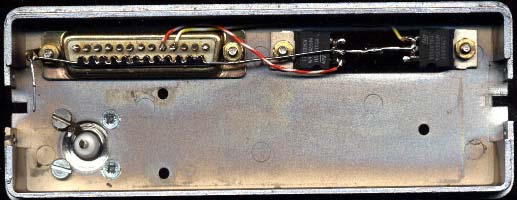

Bagpladen inde fra: De 2 stk. 7805 regulatore monteres i de 2 frie huller fra det ene stik.
Der er normalt gevind i disse typer BNC stik (M2.5) de 2 skruer der er under filtret skal undersænkes, se billedet

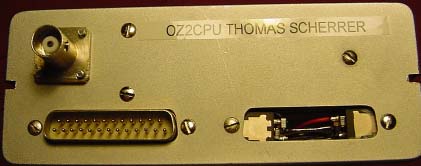

Sådan ser bagpladen ud med BNC antenne stikket monteret der hvor sikringen var.

De nye ben forbindelser i stikket:
1 Mic input
2 Højtaler UD
4 Tast
5 Tast
6 +12V ind
7 +12V ind
8 +12V ind
9 +12V ind
14 til 25 GND
